产品[QCJ哟模]的相关详情

【产品名称】	QCJ交流接触器节能模块
【产品型号】	QCJ-□
【点击次数】	74044次
【产品信息】

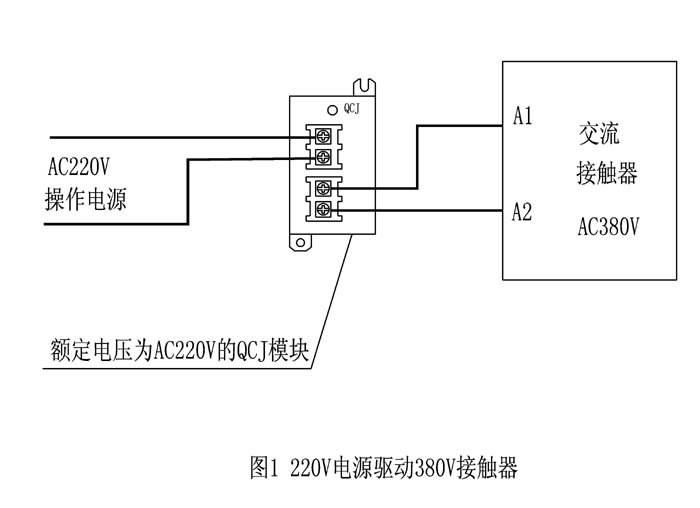

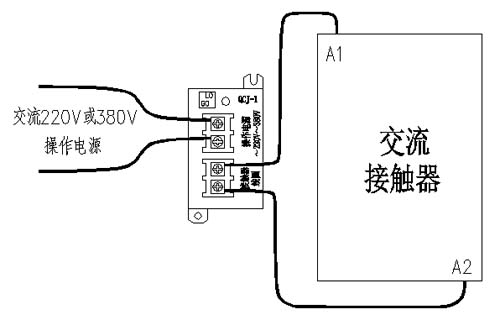

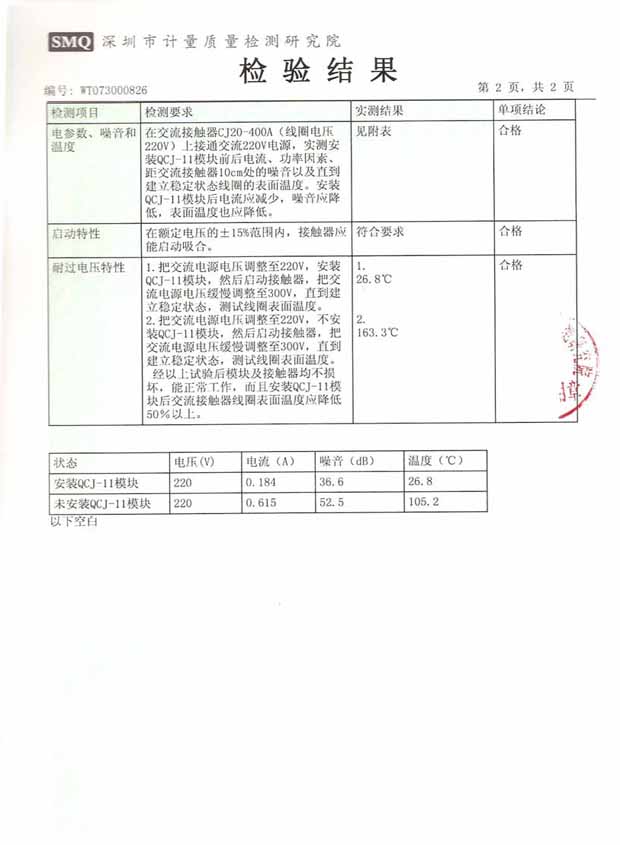

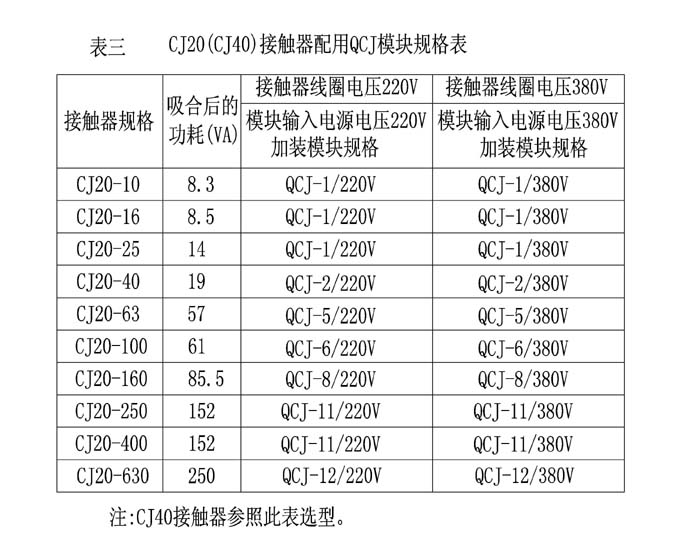

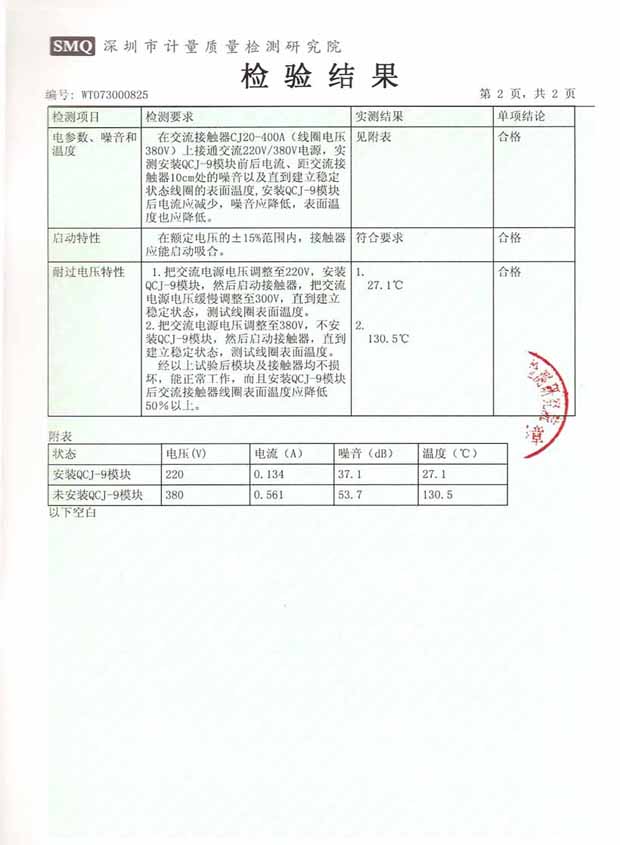

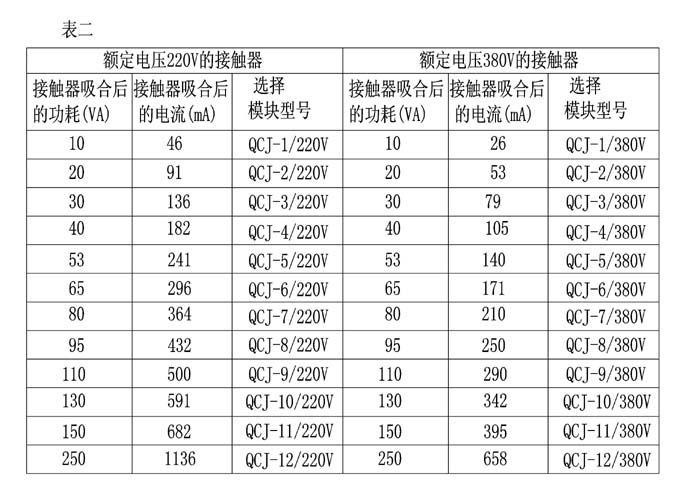

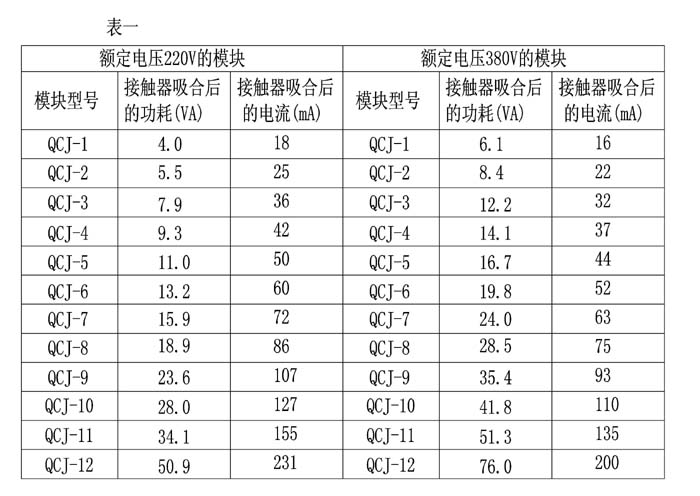

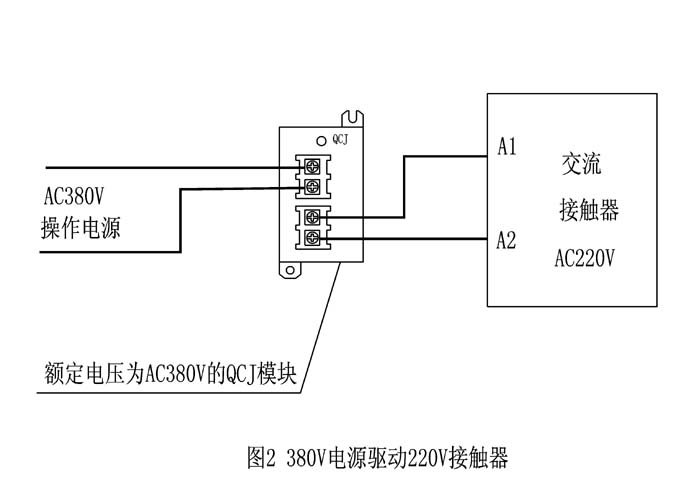

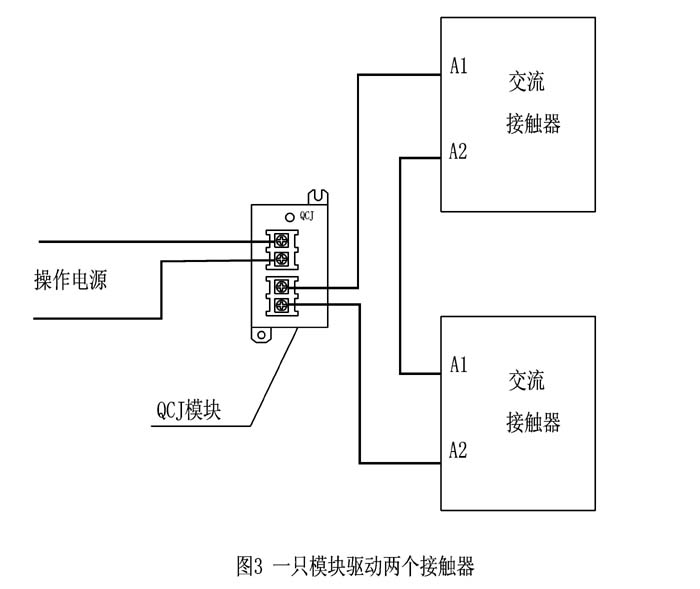

一、产品介绍深圳市强电通科技有限公司是一家专门从事电气新产品和电气节能技术研究的高科技企业，接触器节能模块是我公司重点研发的一项节能新产品。交流接触器是一种应用广泛的控制电器，主要用于控制电动机等用电负荷的运行和停止，普通的交流接触器在吸合后，交流接触器线圈中依然通着交流操作电源，线圈的功耗比较大，所以线圈发热的现象十分严重，不仅浪费电能而且由于线圈的绝缘层在高温下容易老化而使接触器的寿命缩短。为了响应国家发出的节能号召，节约接触器吸合后的电能浪费，为企业节能降耗提供一种行之有效的手段和方法，我公司采用最新的电子技术研制开发了新一代的QCJ系列交流接触器节能延寿模块，该模块采用了我公司自主研发的一种接触器小电流磁通调节技术，能够使接触器吸合后线圈中的磁通密度降低、电流减小，在保证接触器吸合的情况下使接触器线圈中的电流减小，从而使交流接触器吸合后的功耗和温升降至最低。在接触器上加装后，具有两方面的作用，一是节能，接触器吸合后的功耗大幅降低，节电率一般可以达到80%～95%，在接触器使用多的企业大量使用后，可以为企业创造可观的节电效益，节省电费支出。二是可以提高接触器的电气性能，使接触器吸合力增大，防止接触器触头间打火烧蚀粘连；使接触器耐电压波动能力增强，高电压不烧线圈，低电压不释放，具有防晃电的功能；同时能消除接触器吸合后的噪音，降低线圈温度，延长接触器使用寿命。目前生产的第三代QCJ系列接触器节能模块产品，改进了早期产品存在的一些缺点，可靠性有了质的提高，节电效率也有进一步的提高，最低预期使用寿命4年，一年内回收成本，3年创造节电效益，第三代QCJ系列接触器节能模块产品分为220V和380V两种电压规格，每种电压规格的模块根据维持电流的不同又分为12种规格，220V和380V接触器均为在线圈前直接加装相应电压规格的模块即可，不需要改动任何二次线路，加装简单。本产品已申请国家专利，受国家法律保护，仿造必究。 ●适用范围 QCJ系列交流接触器节能延寿模块，适用于国内外各种品牌的未加节能装置的普通交流接触器，适用的交流接触器的线圈电压为交流220V或380V，但本模块不适用于真空交流接触器。 ●符合标准 GB8871-2001《交流接触器节电器》 QB/QDT-QCJ-2007 《深圳市强电通科技有限公司企业标准 QCJ系列交流接触器节能延寿模块的制造方法和检验标准2007版》二、功能特点 ●节能在普通交流接触器上加装本模块后，交流接触器吸合状态下的电流大幅减小，吸合状态下的电流仅为不加装本模块时的5%～30%，节电率为95%～70%。 ●降低温升、延长接触器的寿命在普通交流接触器上使用本模块后，交流接触器吸合状态下功耗大幅降低，线圈温度也会大幅降低，可以使接触器的线圈的绝缘层不至于因为高温而老化，从而延长接触器的使用寿命。 ●接触器吸合力量大本模块在使接触器吸合时采用的是瞬间大电流励磁吸合的方式，吸合力量大，接触器吸合的声音清脆有力，接触器的动静触头间有足够的接触压力，可以避免因为吸合力不够而导致的动静触头间打火和烧蚀粘连的现象发生。 ●消除接触器吸合后的噪音在普通交流接触器上加装本模块后，交流接触器吸合状态下噪音大幅降低，改善接触器使用场所的环境条件。 ●使交流接触器耐电压波动的能力增强普通交流接触器一般只能在线圈额定电压85%～110%的范围内工作，当线圈两端电压高于额定电压的110%时，交流接触器线圈有可能会因为发热而烧毁，在接触器加装本模块后，交流接触器耐电压波动的能力增强，在操作电源电压过高的情况下，交流接触器线圈也不会因为发热而烧毁。电源出现瞬间低电压时，接触器会保持吸合不释放。具有防晃电的功能。 ●体积小、接线简单 QCJ系列交流接触器节能延寿模块体积很小，外型尺寸均为：52mmX58mmX32mm，本模块是在交流接触器外附加的一个电子装置，不改变现有普通交流接触器的结构，不占用接触器的辅助触点，只要将本模块的“接触器线圈”端用导线与现有的交流接触器线圈的接线端子相联，再将交流操作电源接到本模块的“操作电源”端子上，便可以使接触器节能运行，便于在已经使用的交流接触器上进行节能改造。三、技术参数与选型 ●环境条件：温度：-5℃～55℃ 污染等级：无限制海拔高度：无限制 ●安装条件：模块应安装在固定场所，要求无明显的摇动、冲击和振动。 ●体积： 52mmX58mmX32mm ●重量： 160克 ●电气参数：额定工作电压：AC380V，AC220V 允许工作电压：额定电压AC380V的模块：AC150V～AC430V 额定电压AC220V的模块：AC150V～AC300V 绝缘电压：AC450V 频率：50Hz～60Hz 工作电流：见下表(模块在其额定电压下工作的数据) ●模块选型方法：对于线圈电压为220V及380V的交流接触器，先查一下接触器的说明书、产品样本，了解该接触器的吸合保持功耗是多少（VA），根据下表，查到未加模块时吸合保持功耗最相近的一栏，查对应的模块的规格即可。举例如下：线圈电压为220V的 NC1-95A接触器，查其说明书，得知其吸合保持功耗是20VA，根据下表第二栏，确定该接触器配合的模块为QCJ-2。 ●如果查不到其吸合保持功耗是多少，也可以实测其线圈电流，根据测的电流值，查下表，查到电流值最相近的一栏，对应的模块的规格即是加装模块规格。 ●选择模块规格的原则是：根据交流接触器的吸合保持功耗来选择模块的规格，大规格的接触器配大规格的模块，小规格的接触器配小规格的模块，在保证接触器能在最低允许工作电压的情况下能够正常吸合的情况下，选择规格尽量小的模块，这样既能保证接触器正常工作，又能使节电率最高，接触器温升最低。 ●如果在交流接触器正常工作的电压范围内出现上电时吸合一下又释放的情况，或者接触器吸合一段时间后自行释放，或者接触器可以吸合，但在电源电压降低时释放，说明模块规格选型偏小，应改用大一档的模块即可。 ●如果接触器规格小，而模块规格选型偏大，接触器正常工作无问题，但是节能效果差，节电率低。 ●本模块均可以驱动线圈电压为220V和380V的两种交流接触器，但驱动380V接触器所需要的电流会更小，节能效果会更好。如果是新安装的接触器，建议采购线圈电压为380V的接触器。四、使用方法及接线图 ●使用方法：本模块使用十分简单，在模块的顶部有两组接线端子，分别是“操作电源”和“接触器线圈”，用两根导线从“接触器线圈”接出后接至交流接触器线圈的接线端（A1、A2），再在“操作电源”接线端子上接入操作电源（交流220V或380V），接触器即可节能运行。以上接线所用的导线应采用铜导线：400A以下的接触器所用的铜导线线径不小于1.0mm²，400A～800A的接触器所用的铜导线线径不小于1.5mm² ●“操作电源”输入端不必区分火线（L）和零线（N），任意接线。 ●如果本模块是用于现有交流接触器的节能改造，则不需要改动原接触器的控制线路，只需要将原接交流接触器线圈的导线从接触器线圈接线端子上拆下，接到本模块的“操作电源”接线端子上，再从“接触器线圈”用导线接出至交流接触器线圈接线端即可。五、注意事项 ●特别提醒：模块接线完成要通电前，一定要认真检查接线是否正确，只有确认接线无误才可通电，如果把交流220V或380V电源错接到“接触器线圈”端子上，会把模块烧坏，本公司不承担因为用户接线错误而导致的模块损坏的更换责任及其他责任。 ●本模块在使接触器吸合时采用的是瞬间大电流励磁吸合的方式，所以模块通电时的冲击电流比较大，如果原有的接触器二次回路上的断路器或熔断器的规格比较小，有可能在启动时出现断路器跳闸或熔断器熔断的情况发生，只须将接触器二次回路上的断路器或熔断器额定电流加大即可，我们建议：加装QCJ-12型模块的二次回路上的断路器或熔断器额定电流不小于20A，加装QCJ-11型模块的二次回路上的断路器或熔断器额定电流不小于16A，加装其他各型模块的二次回路上的断路器或熔断器额定电流不小于10A。六、常见问题解答 ●QCJ模块能否用于直流接触器和真空接触器？答：不行，QCJ模块是按照驱动普通交流220V接触器和380V接触器来设计制造的，不能用于驱动除这这两种接触器之外的其它接触器。　　　　　　　　　　　　　七、检验报告 ●QCJ－11模块应用于CJ20-400接触器(220V线圈)试验的检验报告 ●QCJ－9模块应用于CJ20-400接触器(380V线圈)试验的检验报告应用技巧:QCJ交流接触器节能模块的几种特殊用法 QCJ交流接触器节能模块是一种应用于普通交流接触器的节能新产品，在普通交流接触器上加装后具有降低接触器吸合功耗的节能效果，同时还具有降温、降噪、拓宽接触器工作电压范围等作用，QCJ接触器节能模块一般通常的用法是在一个接触器上根据其线圈的额定电压加装一只相应电压等级的QCJ模块，在特殊情况下，灵活变通使用QCJ模块，可以巧妙的解决一些工厂电气工作中遇到的一些难题。 1．用220V电源驱动380V接触器如果现场220V接触器坏了，仓库中备件里只有同电流等级的380V接触器，能否用220V电源驱动380V的接触器呢？直接代用肯定是不行的，如果在线圈回路加装一只QCJ模块，就可以使380V的接触器在220V电源下也能正常工作，如图1所示。此用法加装QCJ模块的选型原则为：根据同电流等级220V接触器所选择的模块小一档即可。 2．用380V电源驱动220V接触器如果现场380V接触器坏了，仓库中备件里只有同电流等级的220V备用接触器，如果在线圈回路加装一只QCJ模块，就可以使220V的接触器在380V电源下也能正常工作，如图2所示。此用法加装QCJ模块的选型原则为：根据同电流等级380V接触器所选择的模块大一档即可。 3．一只模块驱动两个接触器一般情况下，一只QCJ接触器节能模块只能驱动一个接触器，但在满足一定条件的情况下，一只模块也可以驱动两个接触器，如果两个接触器满足：型号规格、线圈电压相同，两个接触器的线圈在二次回路里是并联的关系，即两个接触器同时吸合和释放，那么这两个接触器就可以由一只模块驱动，如图3所示，注意：原来并联的两个接触器要改为串联，接在模块的输出端。此用法加装QCJ模块的选型原则为：根据单个接触器所选择的模块规格小两档即可。 4．用于修复节能接触器某些进口品牌的大容量接触器，其内部加装了一块节能电路板，电源经过变换后驱动接触器线圈，其工作原理和QCJ接触器节能模块的工作原理相同，如果这些接触器内部的节能电路板损坏，一般很难买到配件更换，试验证明，在线圈和触头完好的情况下，可以采用QCJ接触器节能模块修复这样的接触器，在接触器外加装一个合适规格的QCJ接触器节能模块，模块的输出直接接线圈，就可以使接触器恢复正常工作，而且维修费用很低。因为接触器线圈的参数一般无法得知，可以采用试验的方法确定模块的规格，试验的原则是：使接触器能保持吸合，模块的规格又最小，这样配合的结果是最理想的。先根据接触器的额定电流依据选型表，估计一个模块的规格，接线通电后，如果出现吸合一下又释放的情况，说明模块规格小了，换一只大一档的模块，直到能够吸合为止，如果第一次可以正常保持吸合，可以将模块规格减小一档，看能否保持吸合，直到找到既能保持吸合规格又最小的一档模块。 5．防晃电功能的应用在连续性生产的企业中，如果电网中出现瞬间的低电压，即出现所谓的“晃电”现象，接触器和二次回路中的继电器有可能会释放，当电源恢复正常后，接触器不会吸合，需要再次按下启动按钮后才能吸合，接触器停止工作的间隔会造成生产工艺流程上的紊乱，为了避免这种情况的发生，可以在接触器线圈回路里加装一只合适的QCJ接触器节能模块，就可以使在电网出现瞬间低电压时接触器保持吸合不释放，从而避免了由于晃电而打乱生产工艺流程的情况发生。但加装QCJ接触器节能模块的这种防晃电作用仅对轻微的晃电有效，如果晃电的低电压过低，时间过长，接触器还是会释放的。普通交流接触器一般只能在线圈额定电压85%～110%的范围内工作，当线圈两端电压高于额定电压的110%时，交流接触器线圈有可能会因为发热而烧毁，在线圈两端电压低于额定电压的85%时，交流接触器会无法保持而释放，在接触器加装QCJ接触器节能模块后，交流接触器耐电压波动的能力增强，接触器可以在很宽的工作电压范围内工作，在电源电压过高的情况下，交流接触器线圈也不会因为发热而烧毁。电源出现瞬间低电压时，接触器会保持吸合不释放。具有防晃电的功能。此用法加装QCJ模块的选型原则为：比正常选择的接触器节能模块规格大几挡使用，对于220V电压的接触器，按照正常选择的模块，在电源电压低到180V左右接触器还能保持吸合，如果大一档，在电源电压低到160V左右接触器还能保持吸合，如果大两档，在电源电压低到140V左右还能保持吸合，如果大三档，在电源电压低到120V左右还能保持吸合。在380V接触器上加大加装模块的规格，在低电压时维持吸合的电压和220V接触器低电压维持吸合的比例大致相同。适当加大加装模块的规格，可以使接触器在更低的电源电压时也能正常工作，但节电率会有所降低。
